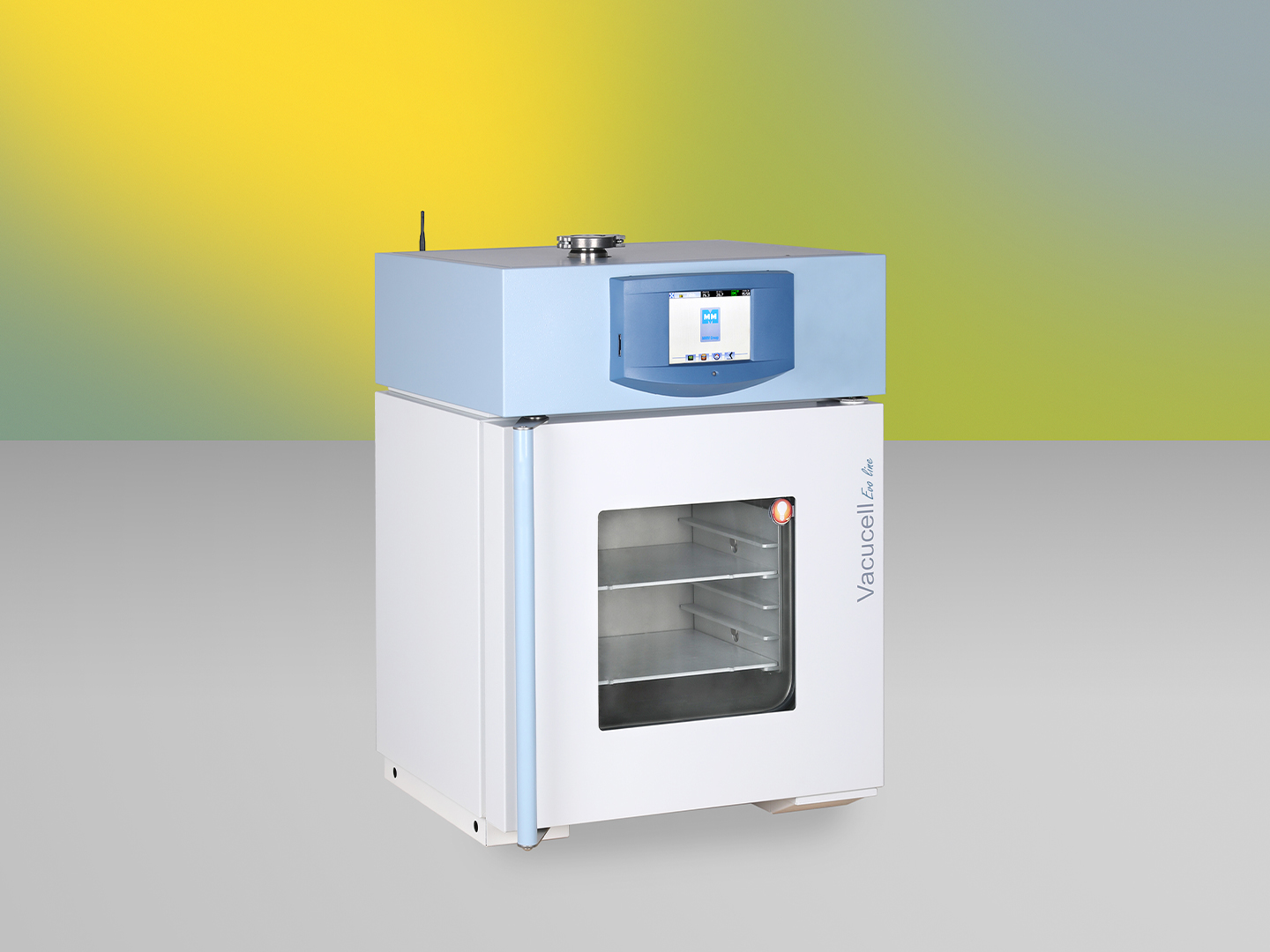

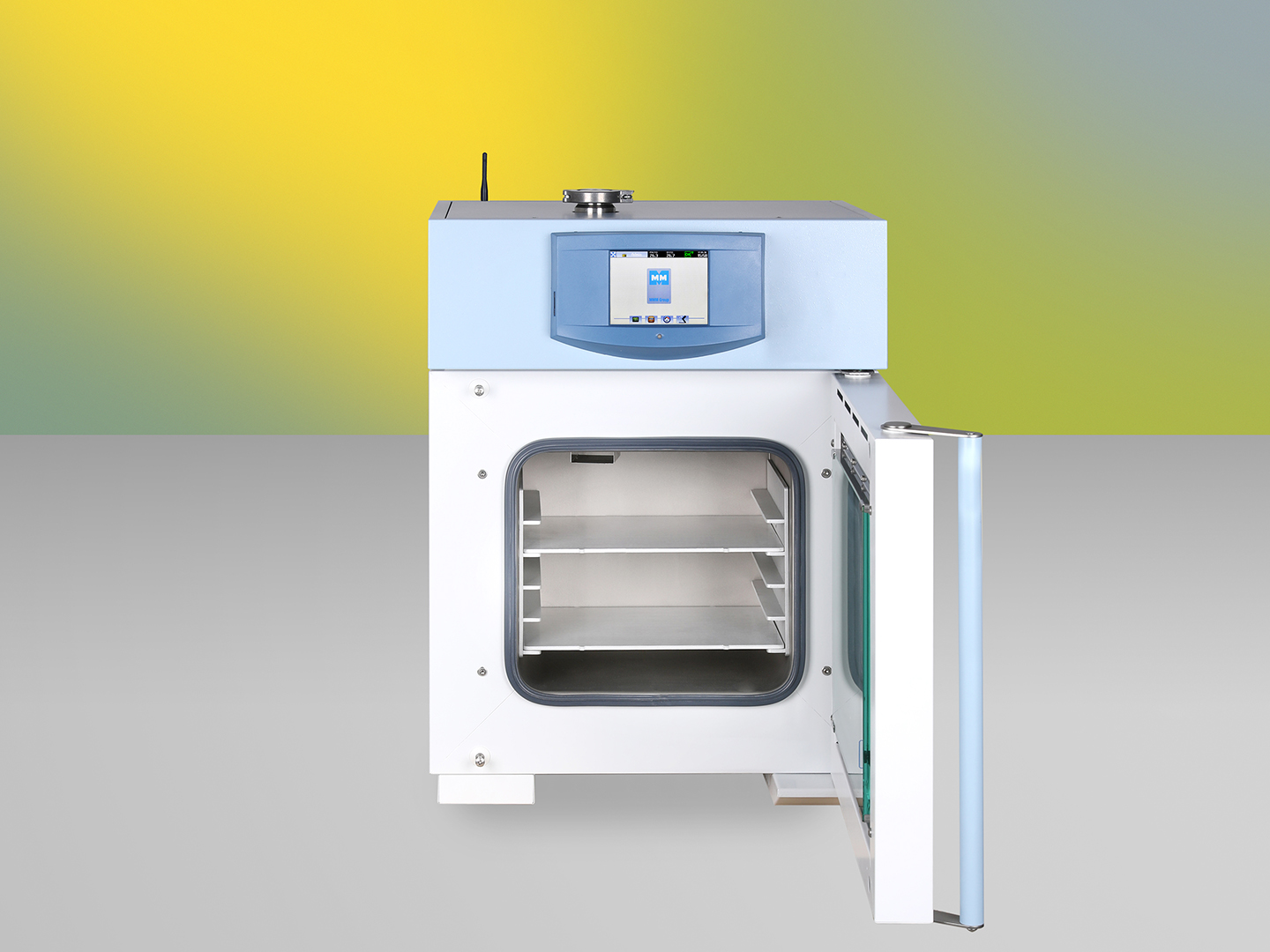

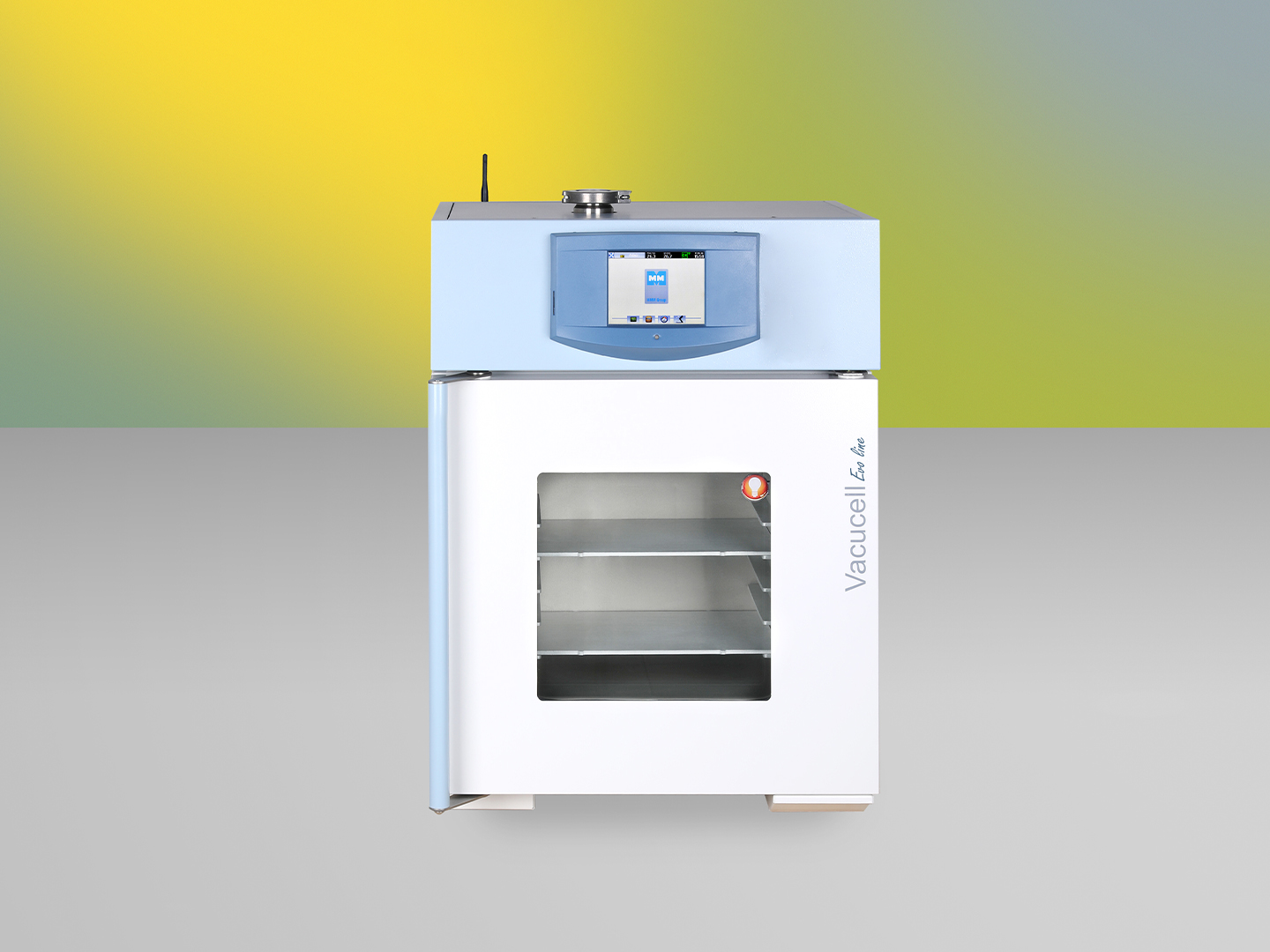

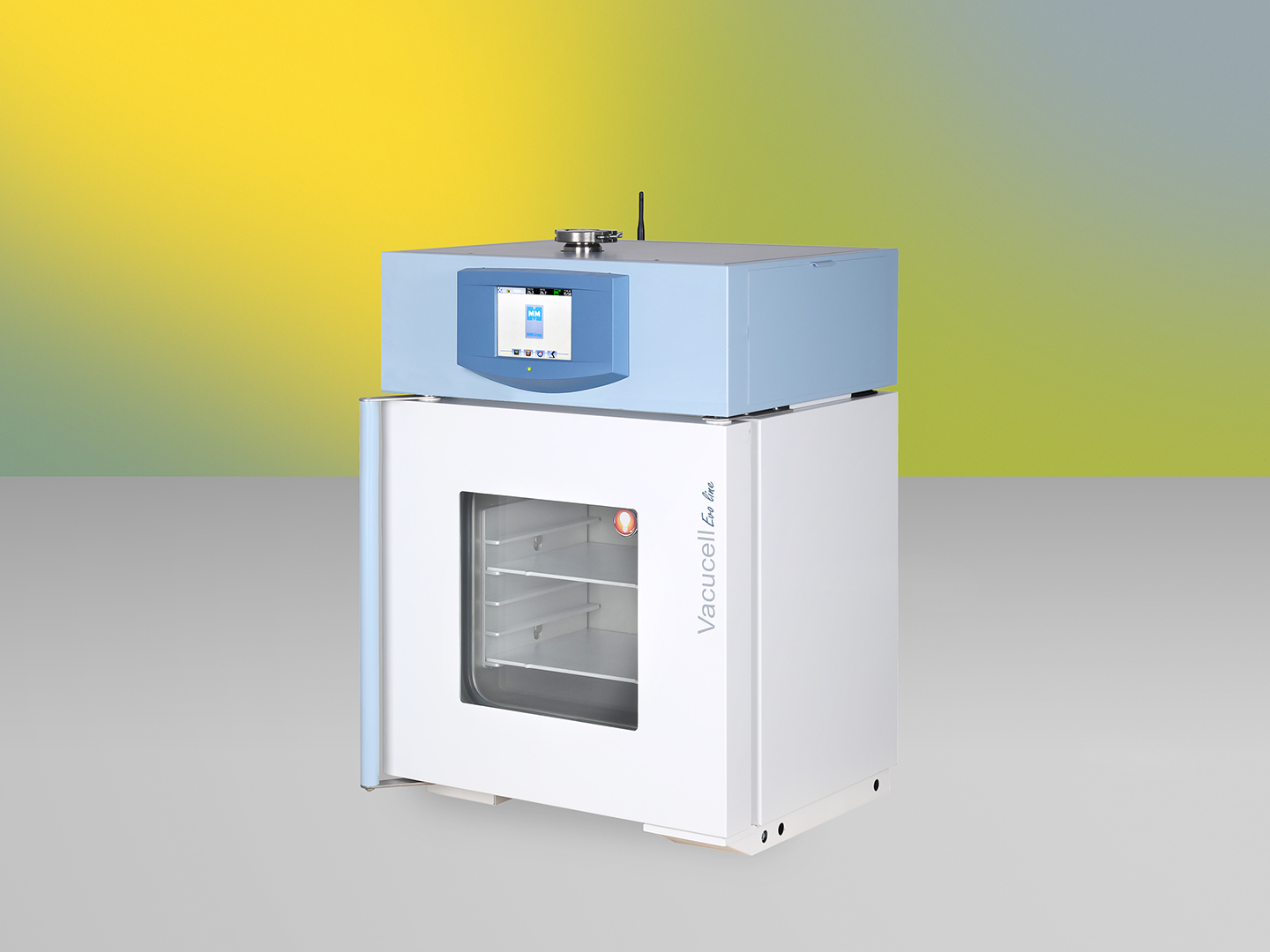

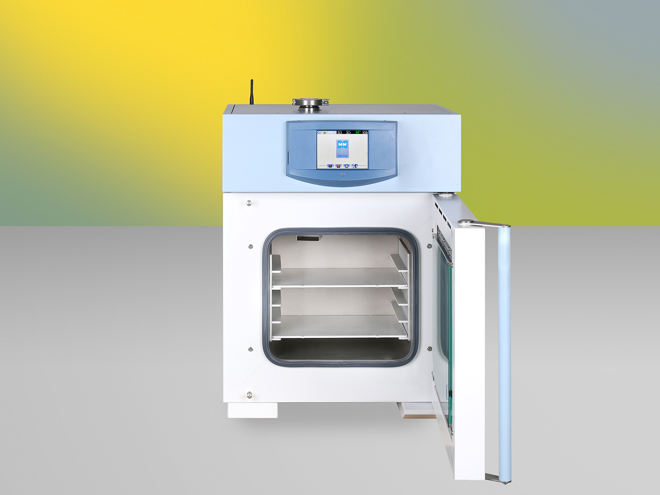

rápida, ecológica – estufa de laboratorio para mayores exigencias
volumen interior: 22 litros
rango de temperatura de 5 °C por encima de la temperatura ambiente a 250/300 °C
se caracteriza por un funcionamiento silencioso y un calentamiento suave de las muestras en la cámara, ofrece un calentamiento y secado de muestras de alta calidad y seguridad hasta un peso constante
alto confort operativo, control preciso de temperatura y tiempos cortos de ecualización de la temperatura en la cámara después de abrir la puerta
adecuada para el secado perfecto de materiales térmicamente lábiles y sensibles a la oxidación, formas complicadas, secado de muestras hasta un peso constante, etc. en vacío
una amplia selección de equipamiento opcional (por ejemplo, la base “Vacustation“ con la opción de instalar un tipo seleccionado de bomba de vacío,…)
guías para bandejas integradas en las paredes laterales de la cámara
5 cantidad máx.
Mínimo distancia entre bandejas
altura
36 mm
Superficie útil de la bandeja
ancho × fondo
280 × 236 mm
Dimensiones exteriores (incluyendo puerta y tirador)
fondo
500 mm
ancho
560 mm
altura con pies
780 mm
Embalaje - dimensiones
fondo
660 mm
ancho
720 mm
altura incluyendo palet
960 mm
Peso
bruto
91 kg
neto
68 kg
Temperatura de trabajo (comienzo de la regulación)
desde 5 °C sobre la temperatura ambiente hasta:
250 °C
Desviación de la temperatura según DIN 12 880 Parte 2, desde temperatura de trabajo – Bandejas de Aluminio 5 – 10 mbar
en el tiempo hasta:
0,4 ± °C
en el espacio a 100 °C hasta:
2 ± °C
en el espacio a 200 °C hasta:
5 ± °C
Desviación de la temperatura según DIN 12 880 Parte 2, desde temperatura de trabajo – Bandejas de Acero Inoxidable 5 – 10 mbar
en el tiempo hasta:
0,5 ± °C
en el espacio a 100 °C hasta:
10 ± °C
en el espacio a 200 °C hasta:
18 ± °C
Tiempo en conseguir el 98 % de la temperatura, voltaje 230 V (Bandejas de Aluminio, presión 5 - 10 mbar)
sobre temperatura 100 °C
60 min
sobre temperatura 200 °C
80 min
Tiempo en conseguir el 98 % de la temperatura, voltaje 230 V (Bandejas de Acero Inoxidable, presión 5 - 10 mbar)
sobre temperatura 100 °C
130 min
sobre temperatura 200 ?C
170 min
Emisión de calor
a 100 °C
150 W
a 200 °C
300 W
Conexión de vacío
válvula de bola con rosca interior
1/4 ''
Puerto de acceso DN
40 mm
conexión de vacío DN (ISO KF) Extremo de manguera incluido Ø 12 mm
16 mm
Parámetros eléctricos - red 50/60 Hz
tensión nominal
230 V
potencia máxima
0,8 kW
corriente
3,5 A
potencia en espera (stand by)
11 W
Peso máximo de la carga por bandeja
peso máximo
35 kg/estufa
peso máximo por estufa
20 kg
Nota: Todos los datos técnicos se refieren a la cámara vacía a 22 °C de la temperatura de los alrededores ± 10 % de oscilación de la tensión (si no hay otras indicaciones).
Cambios de diseno reservados. Valores pueden diferir según los parámetros de la carga y los medios.
Todas las figuras son ilustrativas y pueden variar ligeramente del producto real.
Clase de termostato de protección según DIN 12880 (ajustable por el usuario)
El termostato de protección se utiliza para proteger al material expuesto, el propio dispositivo y su entorno en el caso de proceso inesperado o una falla. La temperatura en la cámara se mide y evalúa por un bloque de control independiente. Cuando se superan los límites del termostato de protección, los elementos calefactores se desconectan de la red de alimentación y el calentamiento del armario está parado.
Estante de acero inoxidable
Estante de acero inoxidable AISI 304 apto para colocar muestras de tamaños pequeños en la cámara.
Estante de aluminio
Estantes de aluminio garantizan una transferencia de calor rápida y eficiente a las muestras.
Cerradura de la puerta (misma llave por pedido)
Cerradura de puerta mecánica para el nivel básico de protección. Viene con dos llaves.
Cerradura de la puerta (varias llaves por pedido)
Cerradura de puerta mecánica para el nivel básico de protección. Viene con dos llaves. Dentro de un conjunto de dispositivos, se distinguen diferentes insertos de bloqueo.
Cerradura de puerta automática
El dispositivo está equipado con un mecanismo electromagnético para bloquear-cerrar la puerta. Se puede operar de forma manual o automática.
Recámara de acero inoxidable
Diseño de acero inoxidable de la camisa del dispositivo, incluido el mango de acero inoxidable AISI 304.
Interior de acero inoxidable DIN 1.4301/AISI 304
Cámara de diseño estándar en acero inoxidable AISI 304. solo el equipamiento interno de la cámara, la cámara siempre de DIN 1.4571/AISI 316 Ti
Interior de acero inoxidable DIN 1.4404/AISI 316L
Cámara de diseño opcional en acero inoxidable AISI 316 con mayor resistencia química. solo el equipamiento interno de la cámara, la cámara siempre de DIN 1.4571/AISI 316 Ti
Sensor PT flexible
Sensor flexible adicional en la cámara para medir la temperatura de la muestra o en la muestra. No se utiliza para control de temperatura. Los datos adicionales del sensor se muestran en la pantalla como un valor de temperatura adicional. (máx. 4 uds.)
Sensor PT flexible a temperatura de 300 °C
Sensor flexible adicional para temperaturas más altas. (requiere consulta)
Pasamuros CF Ø 40 mm
Un pasamuros con cuerpo de acero inoxidable DN 40 CF ubicado en la parte posterior de la cámara
Pasamuros – forma o posición especial
Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Tamaño, forma y ubicación opcional. (requiere consulta)
Iluminación interior (sin ventana)
Iluminación interior resistente al calor con interruptor táctil.
Modificación especial de armarios para la tecnología de aisladores
Un conjunto de modificaciones mecánicas del dispositivo para una conexión firma al aislante de laboratorio. (requiere consulta)
Modificación sin partículas
Sellado de la cámara y del ventilador para evitar que entren partículas desde el exterior a la cámara. (requiere consulta)
Vacustation
Gabinete pintado en el diseño del dispositivo para colocar la bomba, ubicado debajo del dispositivo Vacucell del tamaño dado.
Bomba de vacío Vacubrandt MZ2CNT+AK+EK
Bomba de vacío Vacubrandt MD4CNT+AK+EK
Bomba de vacío a pedido
(requiere consulta)
Pasamuros eléctrico especial
(requiere consulta)
Calentamiento agresivo
Funciones de servicio permiten aumentar o disminuir los tiempos de calentamiento. Esta función puede cambiar las propiedades del dispositivo.
Enchufe interno máx. 100 °C (230 V, fusible de 3 A, IP67)
Enchufe hermético al vacío (tensión nominal 230V, fusible 3 A, protección IP67) está colocado dentro de la cámara en la pared lateral. (requiere consulta)
Contacto libre de potencial (BMS) – alarma remota 24V/1A
El contacto libre de potencial se conecta a un conector al que se puede conectar una tensión de hasta 24V/1 A. Sirve para realizar una alarma remota (en los países anglosajones se llama relé BMS - Relé del sistema de gestión de edificios), es decir, una línea remota, que es interrumpida por un relé de contacto libre de potencial incorporado, transmite información de fallas a otras áreas distintas a las del armario. El relé se abre en todos los estados de error informados en la pantalla.
Botón de parada de emergencia
Interruptor principal de hardware con sistema de bloqueo que interrumpe la conexión eléctrica si es necesario. (requiere consulta)
Diseño nacional del enchufe eléctrico
Terminación de la fuente de alimentación según la norma nacional. (requiere consulta)
Cambio de temperatura de trabajo
Aumento de la temperatura máxima de trabajo a 300°C.
Control de vacío automático (0.1-1100 mbar) con aireación
Visualización digital de vacío (0.1-1100 mbar)
en caso de VU EVO , visualizando un vacío más profundo
Salida análoga 4-20mA
El dispositivo contiene un convertidor de la cantidad requerida (temperatura, ...) a una salida de 4-20 mA, conectado a una conexión de conector. No es una cantidad leída por el propio dispositivo y convertida a 4-20 mA. El cliente procesa el valor él mismo y también debe garantizar la calibración de los sensores. Los datos no se pueden recopilar mediante WarmComm.
Software Warmcomm 4 Basic (B)
WarmComm 4 está diseñado para registrar el curso del control del dispositivo. El programa utiliza la disposición Servidor-Cliente. En esta configuración, los dispositivos monitoreados están conectados a un servidos que registra y almacena los datos obtenidos durante el control. Los usuarios individuales luego acceden a estos datos a través del Cliente. Esta disposición se puede implementar dentro de una sola PC, dentro de una LAN o vía Internet o dentro de la red local.
Software Warmcomm 4 Professional (P)
WarmComm 4 está diseñado para registrar el curso del control del dispositivo. El programa utiliza la disposición Servidor-Cliente. En esta configuración, los dispositivos monitoreados están conectados a un servidos que registra y almacena los datos obtenidos durante el control. Los usuarios individuales luego acceden a estos datos a través del Cliente. Esta disposición se puede implementar dentro de una sola PC, dentro de una LAN o vía Internet o dentro de la red local.
Software Warmcomm 4 FDA (F)
WarmComm 4 está diseñado para registrar el curso del control del dispositivo. El programa utiliza la disposición Servidor-Cliente. En esta configuración, los dispositivos monitoreados están conectados a un servidos que registra y almacena los datos obtenidos durante el control. Los usuarios individuales luego acceden a estos datos a través del Cliente. Esta disposición se puede implementar dentro de una sola PC, dentro de una LAN o vía Internet o dentro de la red local.
Impresora externa
Para imprimir el protocolo sirve la impresora EPSON TM-T20III.
Software PrinterArchiv
El programa Printer Archive está diseñado para grabar desde la salida de impresión del dispositivo. Sirve como un reemplazo directo de una impresora física. La grabación se realiza en un formato fijo preestablecido. Opciones más amplias para manipular el protocolo grabado, incluido el archivo o la impresión en una PC de escritorio Windows XP y software superior, se requiere un puerto RS 232 (COM) libre para cada dispositivo conectado, la longitud máxima del cable de conexión es de 15 m. Comuníquese con su distribuidor para conocer los requisitos de hardware.
Medición de temperatura interna, 1 punto
Validación de la distribución de temperatura en la cámara a la temperatura de referencia del usuario (1 punto).
Medición de distribución de temperatura, 3 puntos
Validación de la distribución de temperatura en la cámara a la temperatura de referencia del usuario (3 puntos).
Medición de distribución de temperatura, 9 puntos (DIN 12880)
Validación de la distribución de temperatura en la cámara a la temperatura de referencia del usuario (9 puntos).
Documentación de validación
Documentación IQOQ para implementación durante la instalación en el cliente.
Módulo de comunicación plus para EVO
El equipamiento opcional amplía las capacidades de comunicación de los dispositivos EVO con Ethernet, Wi-Fi y USB Host. Los registros del programa y las pistas de auditoría se pueden exportar en formato CSV a un dispositivo USB conectado a la interfaz USB Host en el módulo de comunicación. La pista de auditoría también se puede exportar en formato XML. También es posible exportar la configuración del programa, la lista de usuarios y la configuración del dispositivo en formato binario para realizar copias de seguridad.
